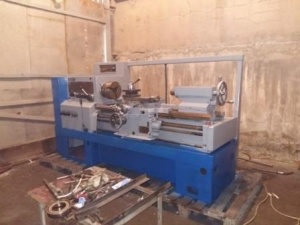

Паспорт Станка 16К20Т1
1 Станок 16К20Т1 – информация об оборудовании Токарная установка, о которой пойдет речь в этой статье, оснащена комплексом числового программного управления, позволяющим на высоком уровне эффективности осуществлять за несколько проходов либо за один обработку внутренних (сечением не более 100 сантиметров) и наружных (сечением не более 50 сантиметров) частей тел вращения. План эвакуации при пожаре образец украина. Профиль обрабатываемых заготовок может быть криволинейным или ступенчатым. Применяется станок чаще всего при мелко- и среднесерийном производстве. 16К20Т1 был создан на базе универсального специалистами Московского предприятия 'Красный пролетарий'. По рабочим движениям, составным узлам и компоновке эти два агрегата являются полностью идентичными. Конструкция указанных станков также унифицирована.
Паспорт Станка 16к20т1
Интересующее нас оборудование с ЧПУ изготавливается в трех вариантах. Рекомендуем ознакомиться. С резцедержателем ручного вида, адаптированным под установку сменных блоков, и шпиндельной бабкой, работающей на двух скоростях. С резцедержателем автоматического типа и автоматической многоскоростной коробкой (9 разных скоростей). С резцедержателем автоматического типа и автоматической бесступенчатой коробкой скоростей. Ввод обрабатывающей программы на всех исполнениях станков осуществляется с кассеты памяти (внешней) либо с клавиатуры, при этом визуализация информации происходит на лампочках индикации цифрового вида.Базовое устройство числового программного управления станка – 'Электроника НЦ-31'. В свое время агрегат изготавливался под заказы конкретных промышленных предприятий, поэтому сейчас можно встретить установки с разными специализированными вариациями настройки ЧПУ.
Система ЧПУ станка - Н22-1М. Класс точности станков - П ГОСТ 8-71. Технические характеристики станка 16К20Т1 представлены в таблице 1. Таблица 1 Технические характеристики станка 16К20Т1. Сведения о производителе токарного станка 16К20т1. Производитель токарного станка 16К20т1 - Московский станкостроительный завод 'Красный пролетарий' им. Инструкция по эксплуатации ews 1046. Ефремова, основанный в 1857 году. Паспорта и руководства токарных станков. Справочник деревообрабатывающих станков. Купить каталог, справочник, базу данных: Прайс-лист информационных изданий. Портал О станках, новости станкостроения, доска объявлений с разделами куплю станок. Технические характеристики токарного станка модели 16К20Т1. Паспорта на станки.
В этой теории он сопоставлял и размеры политической цели, и размеры напряжения, необходимого для достижения конечной военной цели, и влияние политической цели на конечную военную цель. А. свечин стратегия. Военно-исторические труды Клаузевица представляют большую научную ценность, а его основной труд «О войне» является высшим достижением буржуазной военной мысли в области стратегии. (0) Автор: Название: Клаузевиц Жанр: Издательский дом: Журнально-газетное объединение Год издания: 1935 Аннотация: Клаузевиц принадлежит к числу замечательных людей эпохи поднимающегося буржуазного строя, эпохи национально-освободительных войн. Клаузевиц не только указал на истинную связь войны с политикой, но вместе с тем разработал теорию ведения войны, основанную на изучении «внутренней связи явлений войны».
Многие конструктивные элементы и характеристики 16К20Т1 аналогичны тем, которые указывает официальное описание (паспорт). При этом система программного управления рассматриваемого нами токарного оборудования имеет контурное двух-координатное управление, что отличает его от упомянутого 16К20Ф3. Данная система – замкнутая, она обеспечивает интерполяцию линейно-кругового характера. Это означает, что рабочие узлы станка по Z- и X-координатам выполняются посредством специальных приводов подач (они являются следящими).
Причем обратная связь приводов обеспечивается датчиками фотоимпульсного принципа действия. По Государственному стандарту 8–71 агрегату присвоен повышенный уровень точности ('П'). 2 Составные части 16К20Т1 Перед тем, как описать технические характеристики станка, мы предоставим список его составных узлов и элементов. Также в перечень составных частей станка входит пульт управления, коробка скоростей (автоматическая), комплекс централизованной смазки, редуктор и привод поперечной подачи, неподвижный люнет. Имеются в конструкции и разветвленные коммуникационные разводки, проложенные по каретке и по всему агрегату.
Пульт управления 16К20Т1 располагает следующими элементами: 'толчок шпинделя' (кнопка); 'вводный автомат' (рукоятка); 'напряжение' (лампа-сигнализатор, оповещающая о наличии напряжения); 'смазка направляющих' (специальная кнопка запуска смазывающего механизма); 'смазка коробки скоростей' (лампа-сигнализатор); 'блокировка вводного автомата' (механический выключатель). К органам управления станка относят далее указанные приспособления:. рукоятки: выбора скорости шпинделя и диапазона его вращения, зажима на станине задней бабки;.
Паспорт Станка 16к20т1 Скачать
педаль патрона;. переключатели 'Стоп' и 'Пуск' для подачи шпинделя, охлаждения, блокировки управляющего пульта;. сдвоенная педаль для передвижения пиноли;.
панель управления;. ручное передвижение каретки (специальная ось).
диаметр отверстия – 55 мм;. центр пиноли – Морзе №5, передней бабки – Морзе №6;. выбираемые вручную скорости (диапазон): от 10 до 1000 об/мин для первого ряда и от 20 до 20 000 об/мин для второго ряда;. число скоростей – 24;. максимальный момент кручения – 1000 Нм;. конец – 6К (в соответствии со стандартом 12593);.
обороты: минимум – 10 об/мин, максимум – 2000 об/мин;. допустимое сечение сверления: по чугуну – 28 мм, по стальным изделиям – 25 мм. Характеристики подач станка – шаги резьб: максимум – 40,959 мм, минимум – 0,01 мм; перемещение суппорта: поперечное – 250 мм, продольное – 900 мм (скорость подачи при этом составляет 1 и 2 м/мин соответственно); количество рабочих приспособлений в головке револьверного типа – 6. Агрегат обеспечивает быстрый ход со скоростью 6 мм/мин. Скорость же обычных поперечных ходов составляет от 0,005 до 1,4 мм/мин, продольных – от 0,01 до 2,8 мм/мин.
Продаем паспорта к станкам, КПО, электрическим и электронным устройствам промышленного назначения. Свыше 1600 наименований паспортов, крупноформатное сканирование электросхем! У нас быстро и качественно!
Продаем паспорта к станкам, КПО, электрическим и электронным устройствам промышленного назначения. Свыше 2500 наименований паспортов, крупноформатное сканирование электросхем! У нас быстро и качественно! Паспорт является основным техническим документом по эксплуатации станка. Он содержит полную техническую характеристику и сведения о станке, необходимые для его правильного использования. В паспорте имеются данные, позволяющие решить, для каких размеров изделий и для каких видов обработки может быть применен данный станок, каковы числа оборотов его шпинделя, какова его мощность, какие можно применять режимы, как настраивать его и т.д.
В паспорте приводится также кинематическая, гидравлическая, электрическая схемы, схема фундамента, схема строповки и общий вид станка с указанием органов управления, система смазки и охлаждения. Паспорт необходим наладчику, который прежде всего должен изучить паспорт станка, находящегося в его ведении. В начале паспорта помещаются данные о типе, модели и заводе-изготовителе станка, а также приводится фотография станка, дата его пуска в эксплуатацию и место установки. В разделе паспорта «Основные данные» приводятся основные размеры обрабатываемых изделий, а также величина рабочих перемещений, мест крепления инструментов и прочие размерные характеристики. В разделе «Принадлежности и приспособления» указаны нормальные и специальные приспособления и принадлежности, которыми снабжен каждый станок. Основные из этих устройств приведены в соответствующих описаниях станков.
В разделе «Механика станка» заносятся данные о мощности, о числах оборотов шпинделя в минуту, о наибольших величинах допустимых крутящих моментов, усилий резания и подач. В разделе «Привод» имеются данные об электродвигателях, о гидравлических и механических элементах привода, о подшипниках, фрикционных муфтах, и прочих деталях. В паспорте имеются специальные графы, в которые вносятся изменения конструкции станка в результате модернизации и даты капитальных ремонтов. На последней странице паспорта помещена кинематическая схема со спецификацией всех элементов привода главного движения, подачи и вспомогательных устройств.
Кинематические схемы облегчают изучение всех движений станка и позволяют производить их настройку, т.е. Решить задачу о выборе необходимого количества оборотов шпинделя в минуту, о выборе необходимой величины подачи. Формы паспортов для различных станков учитывают особенности каждого из них, но каждая из них имеет перечисленные выше разделы. К каждому станку, заводом-производителем, прилагается «Руководство по эксплуатации станка».
«Руководство» содержит: краткое описание назначения и области применения станка; инструкцию по перемещению (перевозки), распаковке и установки станка (с чертежом фундамента); описание конструкции основных сборочных единиц (узлов) станка; инструкцию по пуску и обслуживанию станка; паспорт электрооборудования и электрическую схему станка. Отдельной составной частью руководства является ПАСПОРТ станка, оформленный на специальных стандартных бланках. Паспорт содержит: основные данные станка (характеристику); спецификацию сборочных единиц (узлов) станка; таблицу основных параметров зубчатых колес, червяков, винтов и гаек; кинематическую схему станка; таблицу механики главного движения (положение рукояток и соответствующие им частоты вращения шпинделя, наибольшие допускаемые крутящие моменты, мощности, кпд, указания о слабых звеньях); таблицу механизма подачи (положение рукояток и соответствующие им величины подачи), схему расположения и спецификацию подшипников.
К «Руководству» прилагаются чертежи наиболее часто заменяемых деталей станка. Ознакомление с новым станком станочник начинает с изучения паспорта станка и «Руководства по эксплуатации станка». Этими документами руководствуются также при ремонтах и регулировках станка, смене смазки, модернизации станка или установке на него специальных приспособлений. Основным техническим документом, который содержит все необходимые сведения по конструкции, кинематике и динамическим характеристикам станка, является паспорт на станок. Паспорт на станок состоит из следующих основных разделов: В разделе «Общие сведения о станке» помещают фотографию станка и указывают сведения о нем: тип, модель, завод-заготовитель, год выпуска, класс точности, масса, габаритные размеры, место установки. В разделе «Основные технические данные» приводят параметры станка, его приводов и механизмов привода главного движения и подач, типы приводов, основные размеры исполняющих органов, расстояние между ними и предельные перемещения исполняющих органов, минимальные и максимальные размеры обрабатываемых заготовок, данные для крепления инструмента и заготовок, данные для крепления инструмента и заготовок. В разделе «Привод» паспорта на станок указывают характеристики электродвигателей, ремней, цепей, подшипников муфт и т.д.
В раздел «Кинематическая схема станка» приводят последнюю и указывают спецификацию зубчатых и червячных колес, червяков, ходовых винтов, а также все данные, необходимые для подсчета перемещений в станке. В разделе «Механика станка» приводят частоты вращения шпинделей (1/мин), числа двойных ходов исполняющих органов, передаваемые крутящие моменты и мощности, величины подач, наибольшие допустимые силы резания, КПД станка, КПД кинематических цепей, приводимых от каждого электродвигателя. Паспорт станка содержит также разделы: «Гидравлические механизмы», «Изменения в станке», «Дата капитального ремонта», «Принадлежности и приспособления», «Таблицы настройки», «Схема управления».
